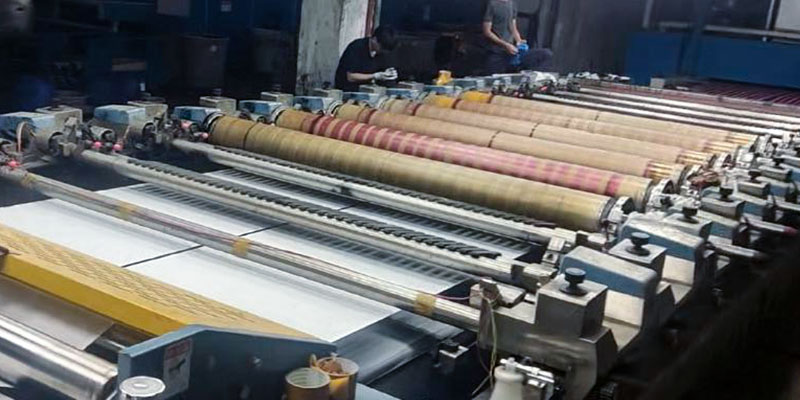

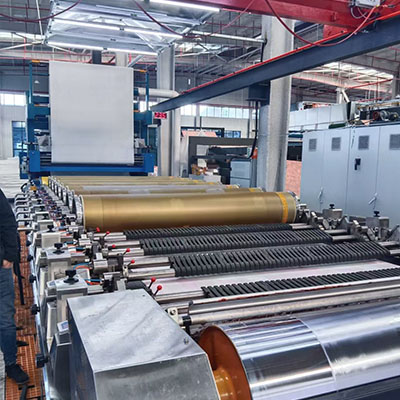

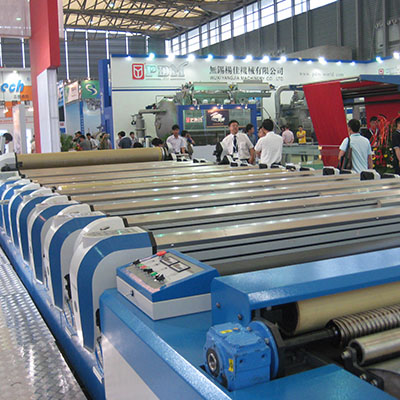

DGE1080系列: 刮刀式圆网印花机
主要特点
完全兼容STORK RD4刮刀式圆网印花机;
整机控制采用西门子PLC、大屏幕液晶人机界面;
工业现场总线数据传送、远程故障诊断及监控;

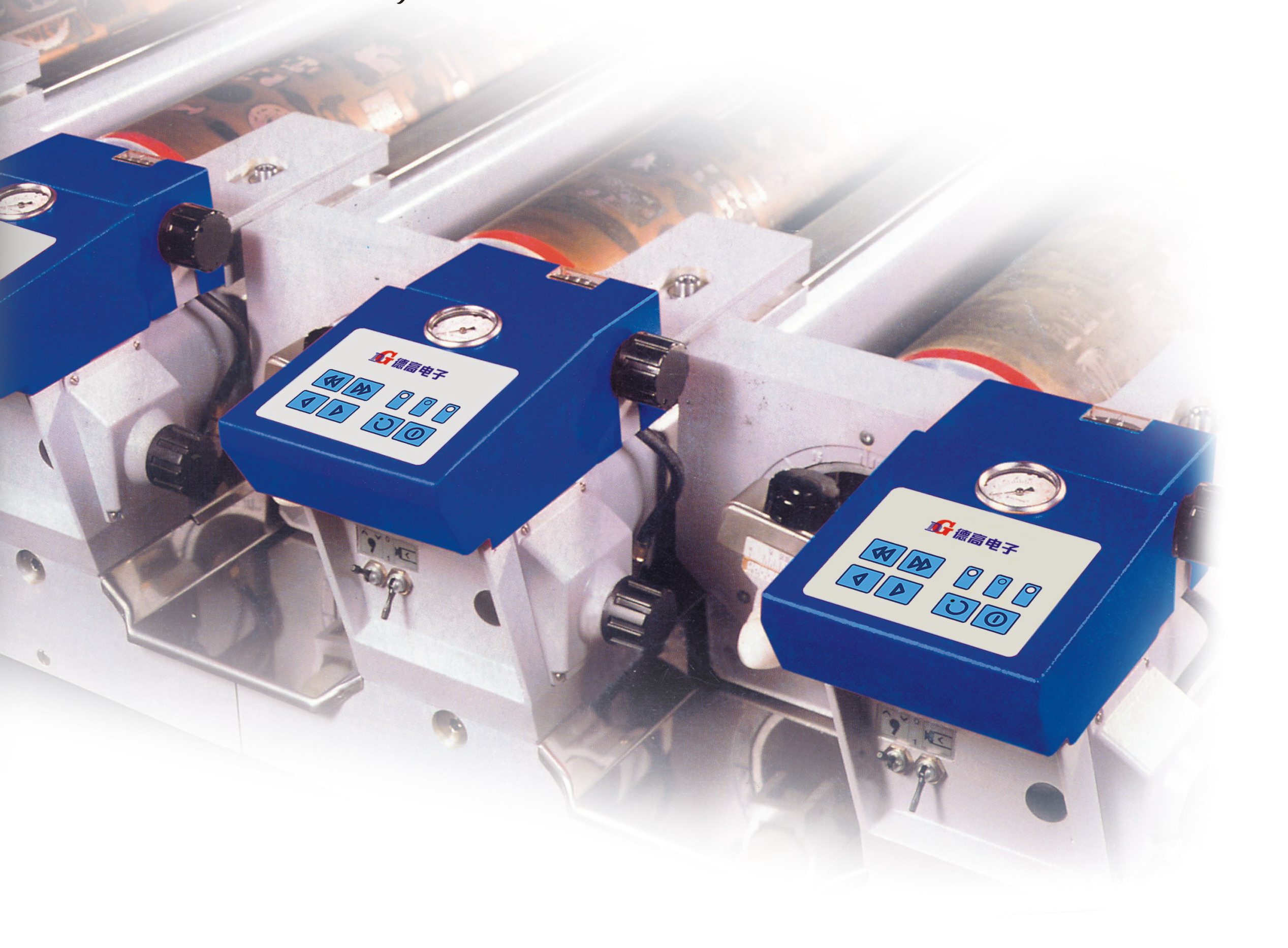

印花单元独立传动控制、独立操作控制台;
德国伺服电机、精密行星齿轮减速机。
主要参数:
1.印花单元 | |||||||||
型号 | DGE1080系列(刮刀式) | ||||||||
公称幅宽(cm) | 180 | 200 | 220 | 240 | 260 | 280 | 300 | 320 | 340 |
有效印花幅宽(cm) | 162 | 185 | 205 | 225 | 245 | 265 | 285 | 305 | 325 |
标准套色 | 4/6/8/10/12/14/16 | ||||||||
适用花回(mm) | 577、640、820、914、1018 | ||||||||
适用面料 | 针织布料,梭织布料 | ||||||||
工艺车速 | 4~ 100m/min | ||||||||
印花方式 | 磁力式+刮刀式任意组合 | ||||||||
对花精度 | ±0.1mm | ||||||||
传动方式 | 导带传动:菲仕伺服电 | ||||||||
印花单元:欧洲伺服电机独立传动 | |||||||||
车 别 | 左/右 手(由客户指定) |
2.进布架单元 | ||||||
型号 | T2181 | T2280 | T2381 | T2480 | H218 | H2280 |
类型 | 梭织布专用型 | 梭织布标准型 | 梭织针织增强型 | 针织专用型 | 梭织布标准 | 梭织针织标准型 |
3.烘房单元 | ||||
型 号 | S3013 | S3023 | S3033 | S3055 |
烘房节数 | 4/5 | 5 | 4/5 | 7/8 |
适用织物 | 薄织物 | 薄织物 | 厚织物 | 厚织物 |
机械速度 | 5~100m/min(50HZ) | |||
烘房温度 | 80℃~180℃ | |||
烘燥热源 | 导热油/蒸汽/天然气(出厂标配:导热油) |
4.所需动力配置 | |
供电电源 | AC3-380V±10﹪,50Hz |
装机容量 | 160 KW |
压缩空气 | 0.6~0.8MPa |
水源 | 0.2~0.4MPa |
![]() | ![]() |
适用范围
可用于各种织物,如棉、化纤、丝绸、针织布等,尤其擅长印制连续循环的图案、几何图形和满地花纹。
生产成本相对较低:在批量生产时,其制网成本和浆料消耗成本都具有优势。
适用场景
●服装面料:如印花棉布、涤纶布等。
●家纺面料:如窗帘、床单、沙发面料等。
●大批量的订单:是品牌服装和家纺供应商的主力生产设备。
